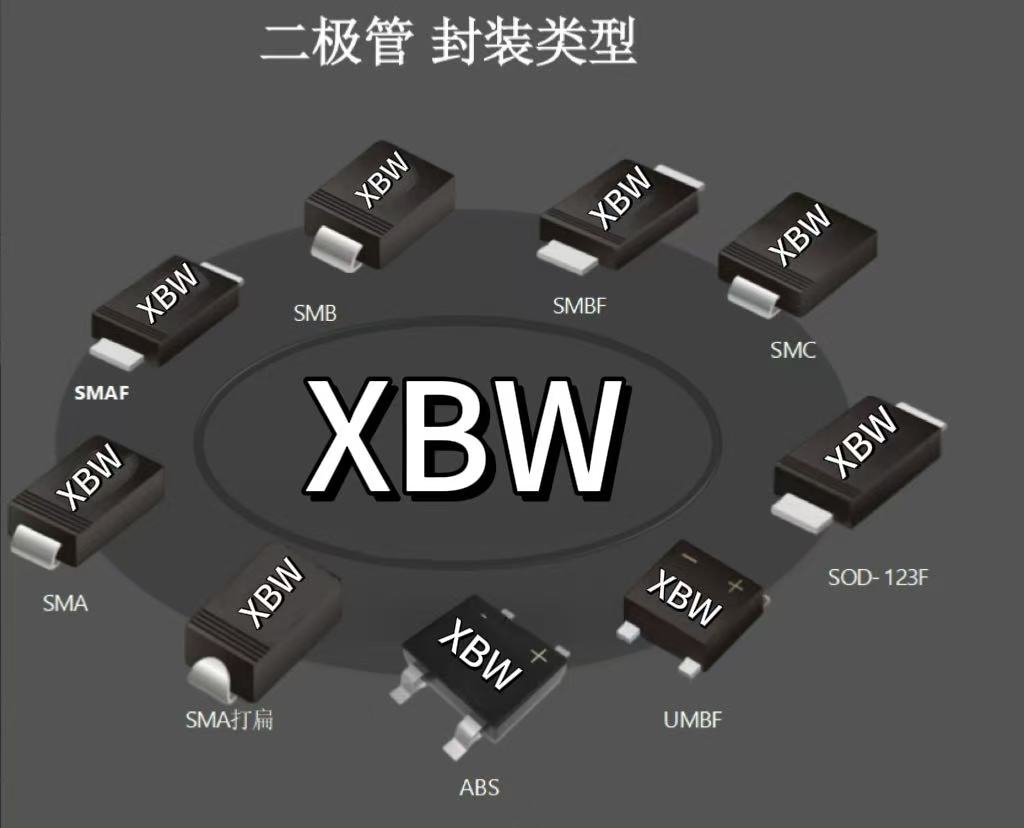

二極管封裝類型：技術演進、特性與應用探索

在電子設備的微觀世界里，二極管雖小，卻發揮著至關重要的作用。而二極管的封裝類型，如同其“外衣”，不僅保護著內部的芯片，還深刻影響著二極管的性能、應用場景以及電子設備的整體設計。隨著電子技術的不斷發展，二極管封裝類型也經歷了持續的演進和創新。

 SMA（Small Outline Package A）

SMA 封裝屬于小型表面貼裝封裝。它的體積小巧，占用電路板空間少，這使得在高密度電路設計中能有效節省空間。其引腳結構簡單，焊接工藝相對容易掌握，常用于對體積要求較為嚴格的消費類電子產品，如手機、平板電腦等內部的電源管理電路、信號整流電路中 ，可實現高效的電流單向?qū)üδ堋?/span>

SMAF

SMAF 封裝與 SMA 類似，同樣是小型表面貼裝形式。它在繼承 SMA 緊湊體積優勢的基礎上，在某些電氣性能或機械性能上可能有所優化。例如，可能在散熱性能上進行了改進，以滿足一些對功率有一定要求但仍需保持小體積的應用場景，像小型電源適配器中的二極管應用。

SMB（Small Outline Package B）

SMB 封裝也是小型表面貼裝封裝類型。相較于 SMA，它的尺寸規格可能略有不同，在電氣參數上可能更側重于特定的電壓、電流承受能力。SMB 封裝常用于一些對穩定性和可靠性要求較高的通信設備電路中，如無線基站的射頻前端電路中，用于信號的檢波、混頻等功能。

SMBF

SMBF 封裝是 SMB 類型的衍生。它可能在封裝材料、引腳形狀等方面進行了優化，以適應更復雜的工作環境或更高的性能要求。比如在一些工業控制設備的信號處理電路中，SMBF 封裝的二極管能更好地抵抗電磁干擾，保障信號的穩定傳輸與處理。

SMC（Small Outline Package C）

SMC 封裝的二極管尺寸相對較大一些，這使其能夠承載更大的功率。它的散熱性能相對較好，適用于功率較大的電路場景，如汽車電子系統中的電源轉換電路、電機驅動電路等。在這些應用中，SMC 封裝的二極管可以承受較高的電流和電壓，確保電路的穩定運行。

SOD - 123F

SOD - 123F 是一種常見的表面貼裝封裝形式。它具有良好的電氣性能和機械穩定性，引腳布局合理，便于自動化生產中的貼片工藝。常用于各類小型電子設備的信號處理電路，如數碼相機的圖像傳感器電路中，起到信號隔離、電平轉換等作用。

UMBF

UMBF 封裝的二極管在設計上可能針對特定的應用領域進行了優化。可能在高頻特性或封裝的微型化程度上有獨特之處，適用于對空間要求苛刻且需要處理高頻信號的電路，如一些高端無線通信模塊中的射頻電路部分。

ABS

ABS 封裝可能是一種具有特殊結構或功能的封裝形式。它或許在抗沖擊、防潮等防護性能上表現出色，適用于一些對環境適應性要求較高的應用場景，如航空航天領域的電子設備中，在惡劣的環境條件下保障二極管的正常工作。

SMA 打扁

SMA 打扁這種封裝是 SMA 封裝的一種特殊形式。通過對封裝外形進行打扁處理，可能是為了進一步降低高度，以滿足一些對空間高度有嚴格限制的應用，如超薄筆記本電腦內部的電路設計，在有限的空間內實現二極管的電氣功能。

   隨著物聯網、人工智能等新興技術的發展，對二極管封裝類型提出了更高的要求。未來，二極管封裝將朝著更小尺寸、更高集成度、更好散熱性能和更低成本的方向發展。例如，三維封裝技術可能會將多個二極管芯片堆疊在一起，進一步提高集成度；新型散熱材料的應用也將提升二極管在高功率場景下的可靠性。二極管封裝類型的不斷創新和進步，將持續推動電子產業向更高水平發展，為我們的生活帶來更多創新和便利。
